  产品名称: HS21X-16T-A倒流防止器
  产品型号: HS21X-16T-A

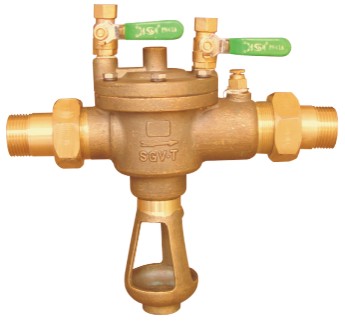

  HS21X-16T-A倒流防止器

  咨询电话:021-64820322/61267451 销售部
 相关产品
 HS41X-16防污割断阀
 HS21X-16T-A倒流防止器
 HS41X—16—A倒流防止器



一、产品介绍:
HS21X-16T-A倒流防止器用于防止生活饮用水管道发生回流污染的安全装置,是我公司引进国外先进技术自行研制开发的、安全可靠、防止饮用水回流污染的新颖阀门,以确保生活饮用水的卫生和安全。本产品已申请专利,专利号:ZL 99 2 27723.X 。
二、产品的结构:
HS21X-16T-A倒流防止器是由两级止回系统及一个排水泄压系统组成。排水泄压系统上腔与第一级止回系统进口端连接。
第一、二级止回系统主要由阀体、进水口接头、阀瓣、密封垫、弹簧等组成。
排水泄压系统主要由阀盖、膜片、阀芯、密封垫、排水口、弹簧、空气隔阻器等组成,空气隔阻器出口必须接至排水管网或下水道中。


三、工作原理:
HS21X-16T-A倒流防止器是在二级止回系统增设一个排水泄压装置,这样即使二级止回密封同时破坏,其也能起到防止回流污染的作用。其工作原理:
1. 正常供水:
a. 清洁市政生活水从第一级止回系统经过排水器到第二级止回系统出口向用户供水,第一级止回系统进口高压水进入排水隔膜上腔,而隔膜下腔与第一级止回阀出口(第二级止回阀进口)相通,由于其存在一定的压差ΔP1=0.035MPa,推动阀瓣下移,排水器关闭,倒流防止器正常供水;
b. 当阀后管路无用户,水静止。如进口压力保持不变,其前后存在压差,排水器仍呈关闭状态,如进口压力下降,中间腔和阀前压差ΔP1≤0.022MPa时,则排水器控制弹簧推开阀芯,打开排水器让中间腔排水,使ΔP1保持在0.035MPa。
2. 密封失灵时:
a. 倒流防止器之后管网压力升高,超过阀前进口压力时,如第二止回阀密封完好无渗漏,高压水不会倒流,排水器隔膜上下保持原来压差,排水器关闭,不泄压。当第二级止回阀密封破坏产生渗漏,第二级止回阀之前压力升高,造成排水器隔膜上下压差减小,排水器打开,排水泄压;此时,如第一级止回阀同时密封破坏,由于第二级止回阀倒流回的高压水已泄压减压,故不会倒流回第一级止回阀。
b. 当阀后压力高于阀前压力时,如供水压力不断下降,则排水器隔膜上部压力下降,安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时,排水器完全打开,水排出,空气从排水器进入真空腔,从而防止产生虹吸倒流现象。
3. 本阀开启压力≤0.07MPa,规范规定在0.06~0.1MPa范围内,进水口止回阀工作压差为0.035MPa,总的压力损失请参考所提供的曲线图。
四、主要性能参数:
使用压力: 1.6MPa
使用介质: 洁净水
介质温度: ≤60℃
五、主要外形及安装尺寸:

型号
规格 DN(mm)
总长
进出水管径(in)
排水口管径(in)
重量(kg)
HS21X-16T-A
DN15
169
1/2
1/2
1.2
DN20
172
3/4
1/2
1.4
DN25
236
1
1/2
3.5
DN32
321
11/4
3/4
7
DN40
321
11/2
3/4
7
DN50
321
2
1
10
型号  规格 DN(mm) 总长 进出水管径(in) 排水口管径(in) 重量(kg)
HS21X-16T-A
 DN15 169 1/2 1/2 1.2
DN20 172 3/4 1/2 1.4
DN25 236 1 1/2 3.5
DN32 321 11/4 3/4 7
DN40 321 11/2 3/4 7
DN50 321 2 1 10
型号 规格 总长 进出水管径(in) 排水口管径(in) 重量(kg)
DN15 169 1/2 1/2 1.2
DN20 172 3/4 1/2 1.4
HS21X- DN25 236 1 1/2 3.5
16T-A DN32 321 1 1/4 3/4 7
DN40 321 1 1/2 3/4 7
DN50 352 2 1 10
六、安装要求:
1.倒流防止器宜水平安装,安装地点环境应清洁,有足够的维护空间。倒流防止器配有空气阻隔器,其出口必须接至排水管网或下水道中。
2.为测试及维修需要,排水器出口与空气阻隔器之间安装球阀,正常工作时,球阀处开启状态。
3.阀前应装控制阀门、过滤器及活接头,阀后装控制阀门以便维修。
七、倒流防止器安装部位:
1. 自来水管网接入用户的接户管水表后面。
2. 生活用水管道上接出非生活饮用水和排污管,安装于接出管起端。
3. 生活饮用水水箱的进水管上(水箱底部进水时)。
4. 生活饮用水管道上串联加压泵时安装于泵吸水管上。
5. 安装地应保持环境的清洁卫生,必要时对环境进行消毒。
